Бэкграунд "разработки":

При использовании налобного фонаря с узким лучом большой яркости в полной темноте возникает "эффект неожиданности" (вплоть до испуга) при попадании в луч движущихся сравнительно быстро объектов.
Это происходит потому, что область периферийного зрения при использовании узкого луча не задействована... и периферийное зрение захватывает тем меньше, чем более высокая яркость у светового пятна луча.

Использование подобных фонарей может быть не только неудобно, но и опасно.
Это касается любой деятельности с травмоопасным и, тем более, летальным инструментом.

Вчера ночью уже понадобился фонарь налобный... точнее я про него вспомнил в очередной раз после долгого времени, учитывая текущий бэкграунд.

Я его насиловал пару лет прежде, чем он лёг в складбище на год.

Достал вот, поменял аккумуляторы.

Ранее (на волне тестов батарей) я отрывал от них BMS (блок "защиты", контрольная плата заряда/разряда, ибо литий должен работать в определённом диапазоне).

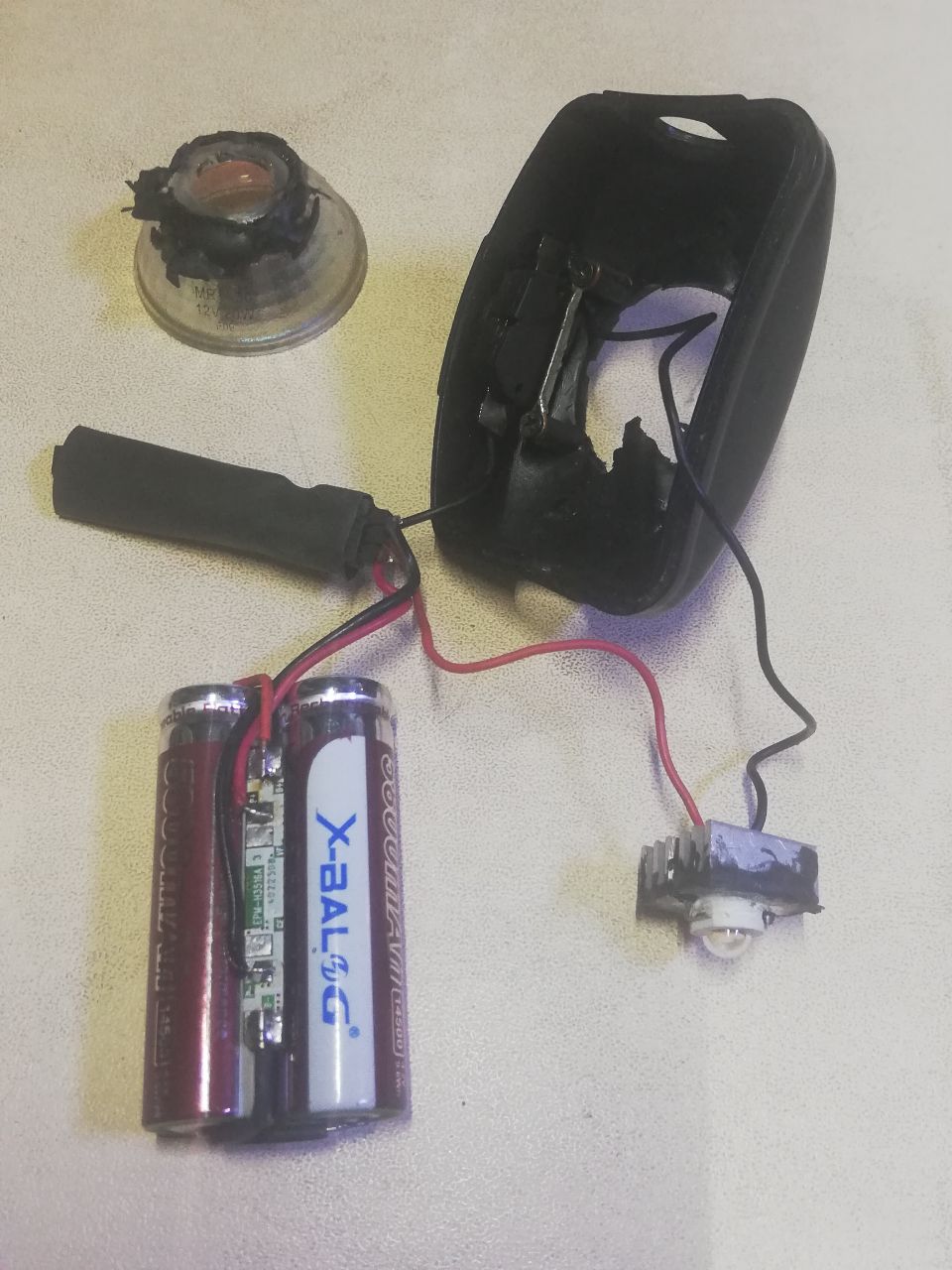

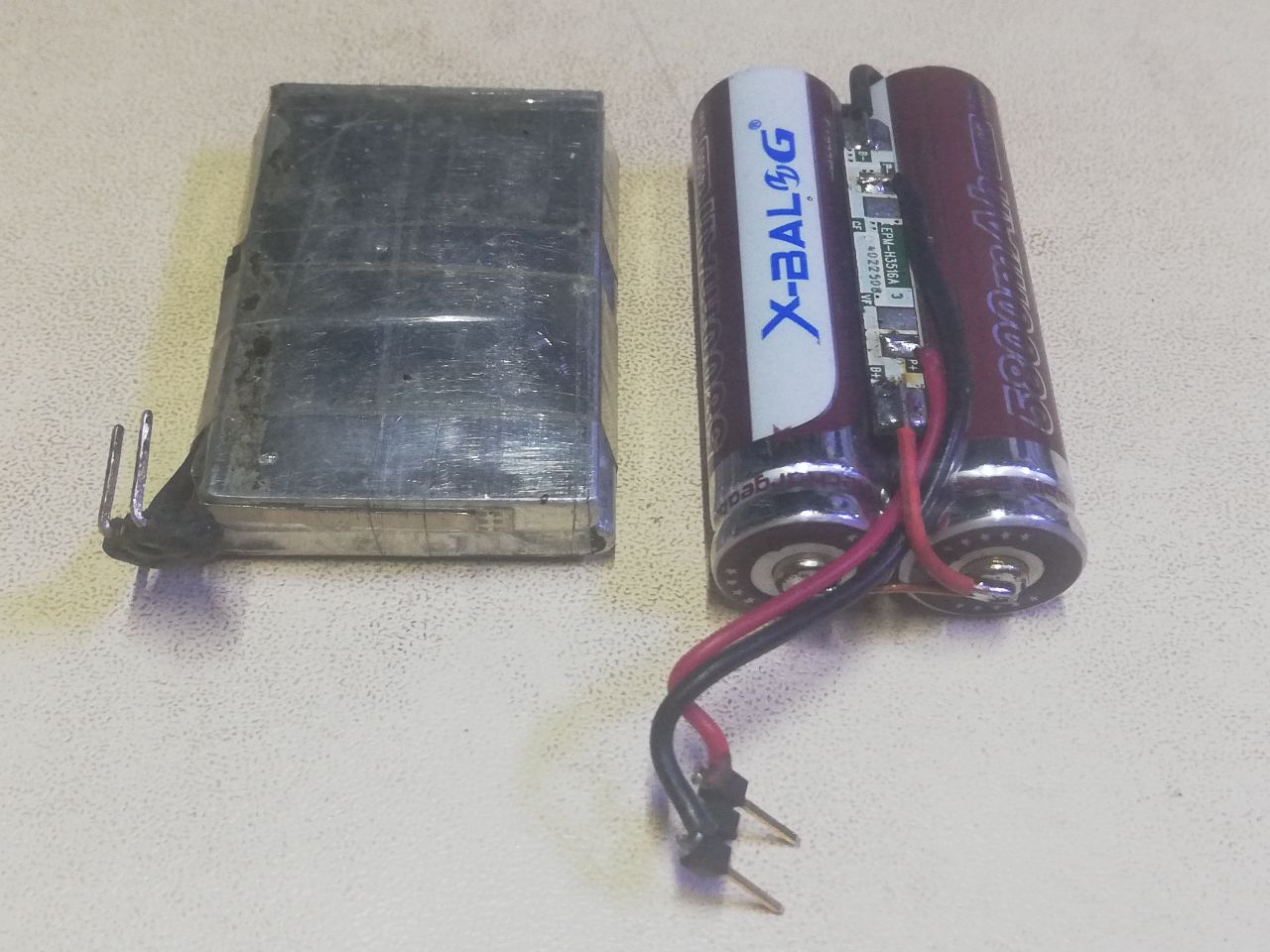

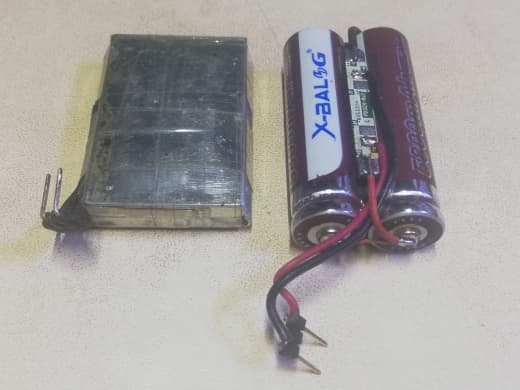

В этот раз приделал контрольку к псевдо-пальчиковым ноунэйм "банкам"... старые прямоугольные пакеты были несомненно лучше и объёмнее, но были убиты наглухо ещё до установки в фонарик.
Несмотря на это он работал не менее 8ми часов "в полный рост" и ещё часа 4 в режиме "хоть что-то видеть".

Пятно на потолке с расстояния полтлора метра

С расстояния 3 - 3.5 м

Яркость на снимках настроена для сравнительно адеквактной передачи без пересветов и полностью не передаёт реальной картины.

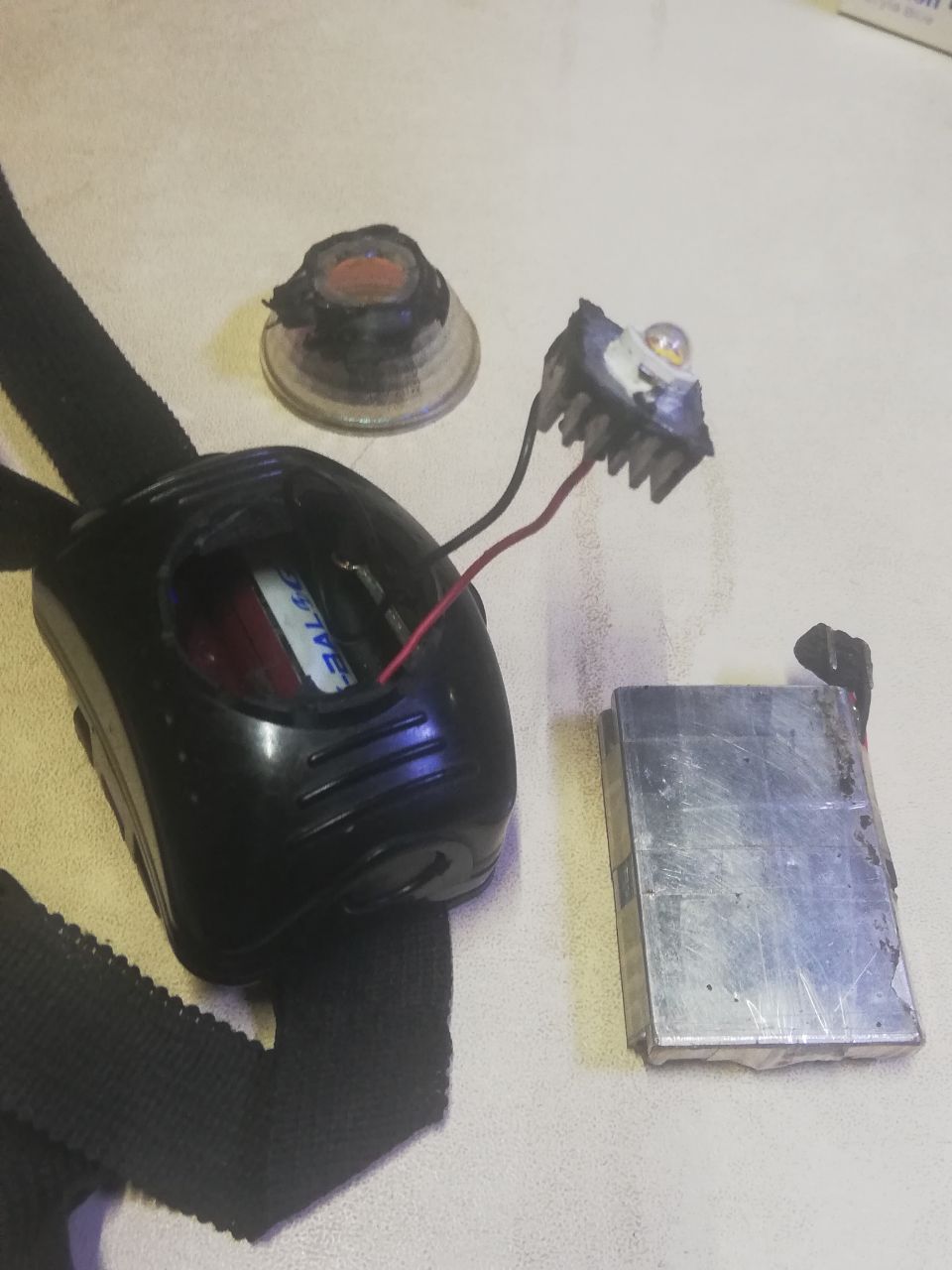

Несмотря на свежий аккумулятор, фонарик всё ещё в грустном состоянии, ибо для фиксации радиатора со светодиодом к отражателю использовался термоклей... это в принципе был опытный образец и никто изначально не думал эксплуатировать его по-полной программе... от этого и термоклей, и акум без бмс.

Термоклей поплыл в общем и пятно вышло из фокуса максимально равномерного градиента.

Помимо этого, произошло отслоение кристалла от линзы в виду перегрева, тк текущего радиатора недостаточно для данного диода.

Диод мощностью 3 Вт очевидно оказался чрезмерным, ибо диод до этого (мощностью 1 Вт) показывал лучшие результаты и отслоения не происходило... хотя тоже на грани фолла.

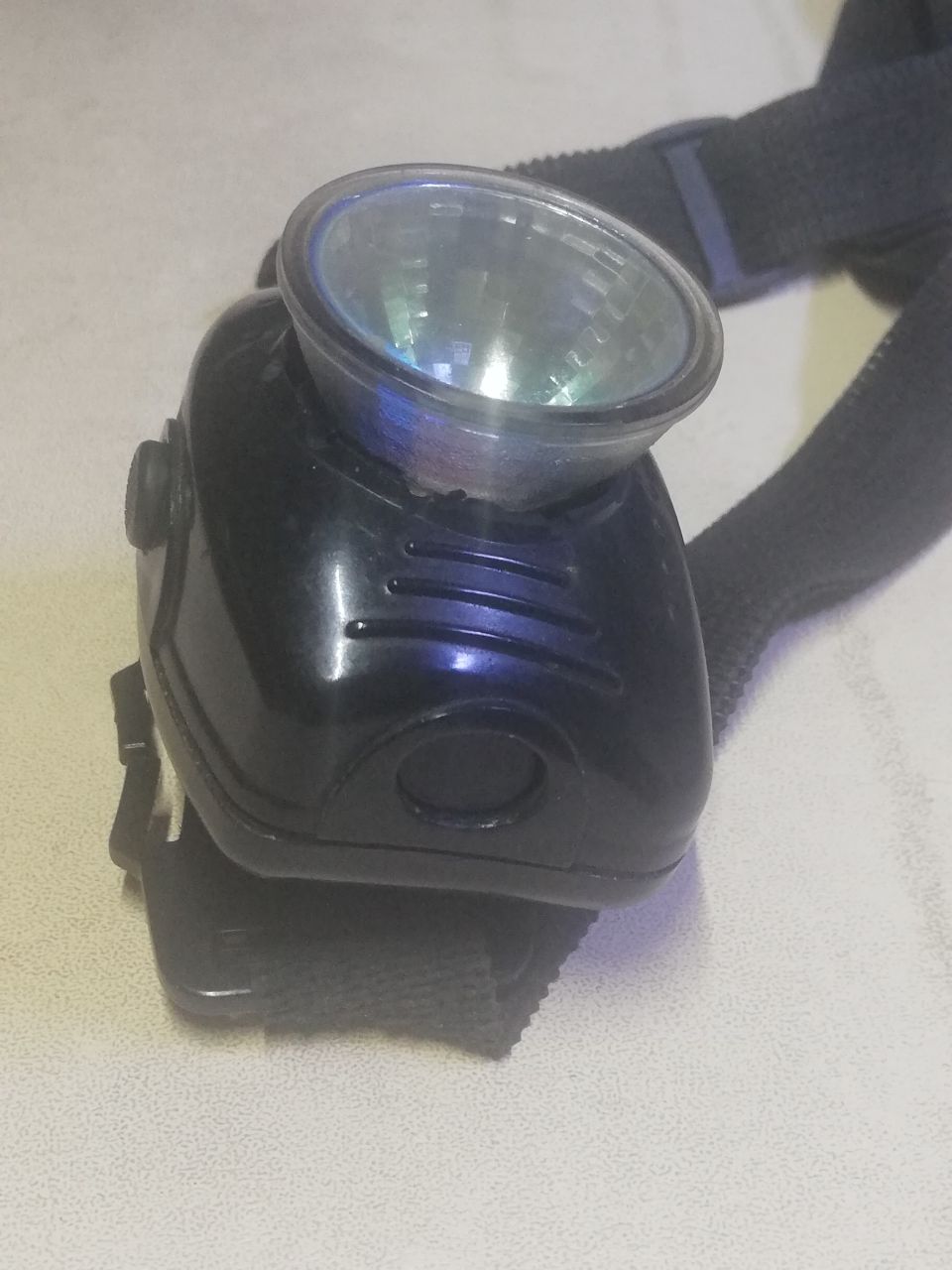

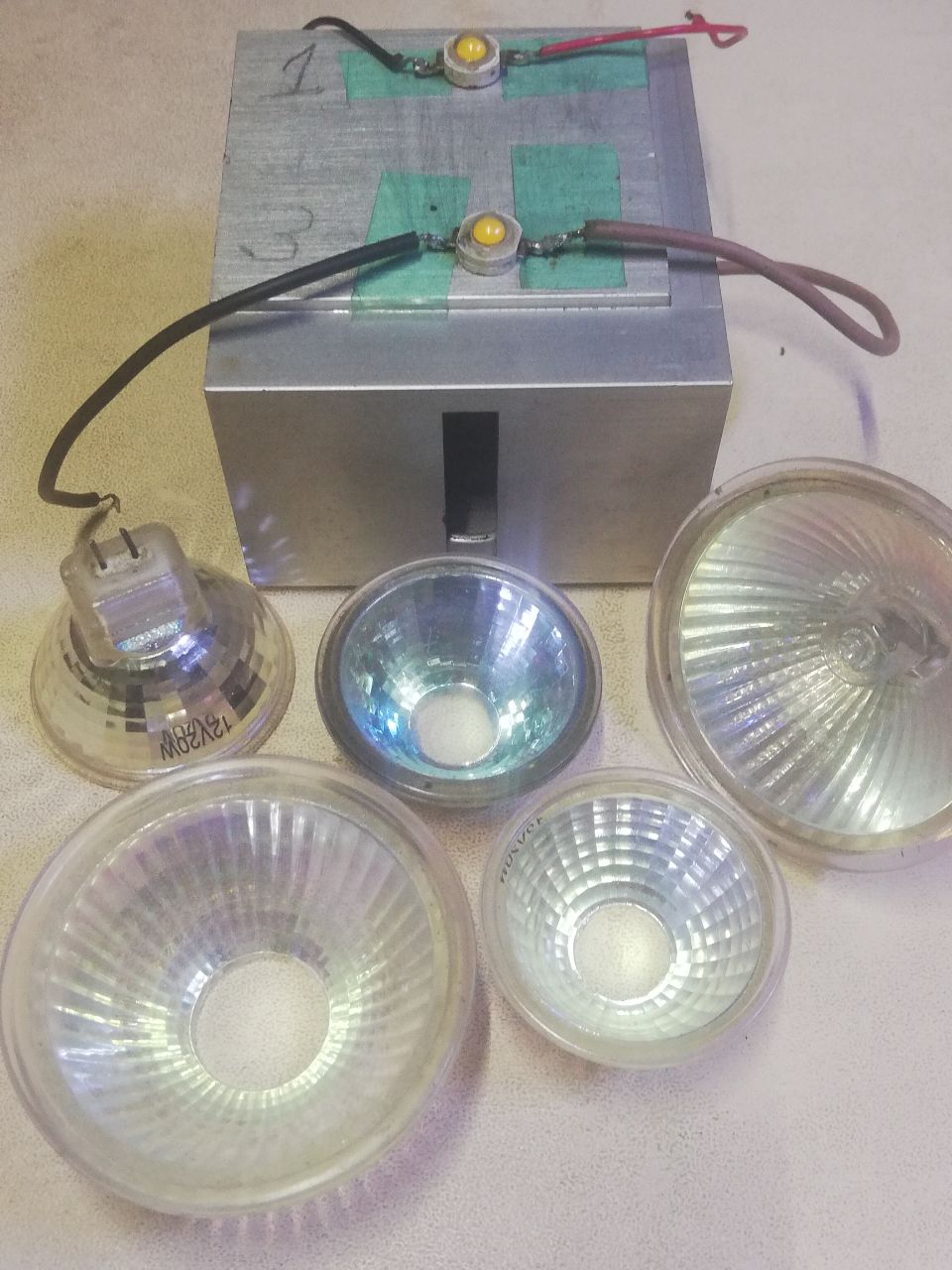

В качестве рефлектора используются стеклянные зеркальные отражатели от галогенных ламп.

На заднем плане китайские ширпотребные светодиоды "со встроенной оптикой" (гелевая линза на кристалле с оболочкой из прозрачного пластика) мощностями 1 и 3 Вт, приклеенные к радиатору на термопроводящий клей (не путать с термоклеем).

Это старый испытательный стенд для измерения параметров диодов.

В результате экспериментов выяснено, что вне зависимости от мощности диода (1 или 3 Вт ноунэйм... вплоть до 25 Вт диодов Cree) вторичная оптика в виде рефлектора не вносит существенных изменений в параметры луча. Изменения хоть и наблюдаются, но для уменьшения масса-габаритных показателей оптимально использовать малогабаритный рефлектор.

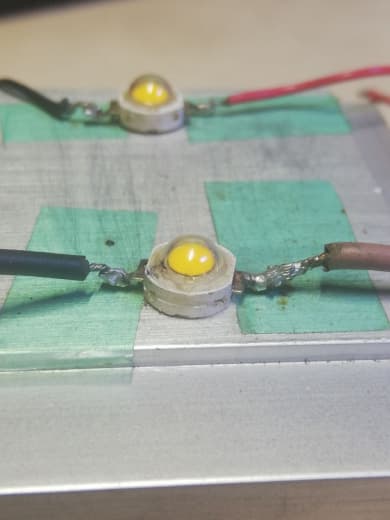

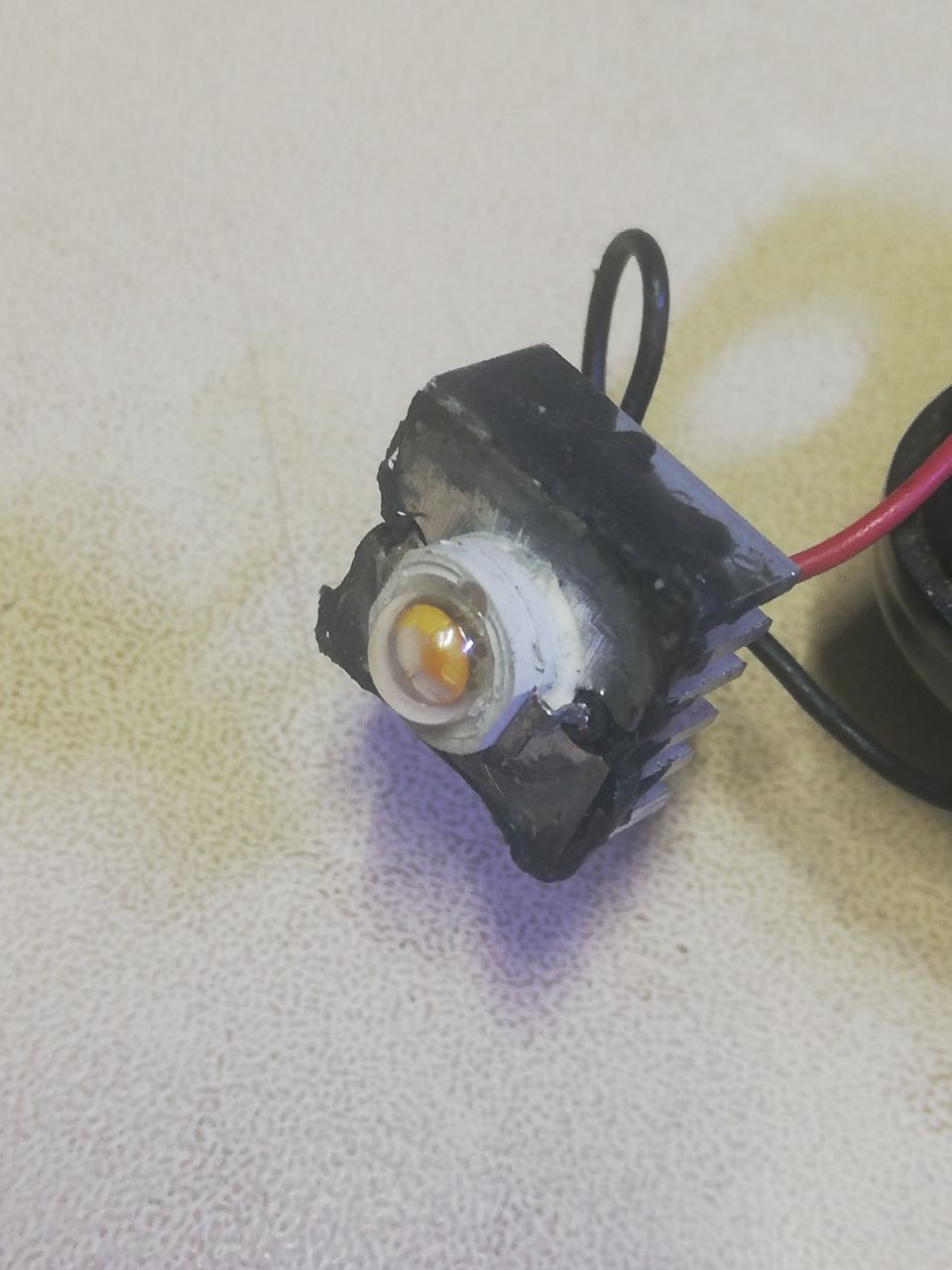

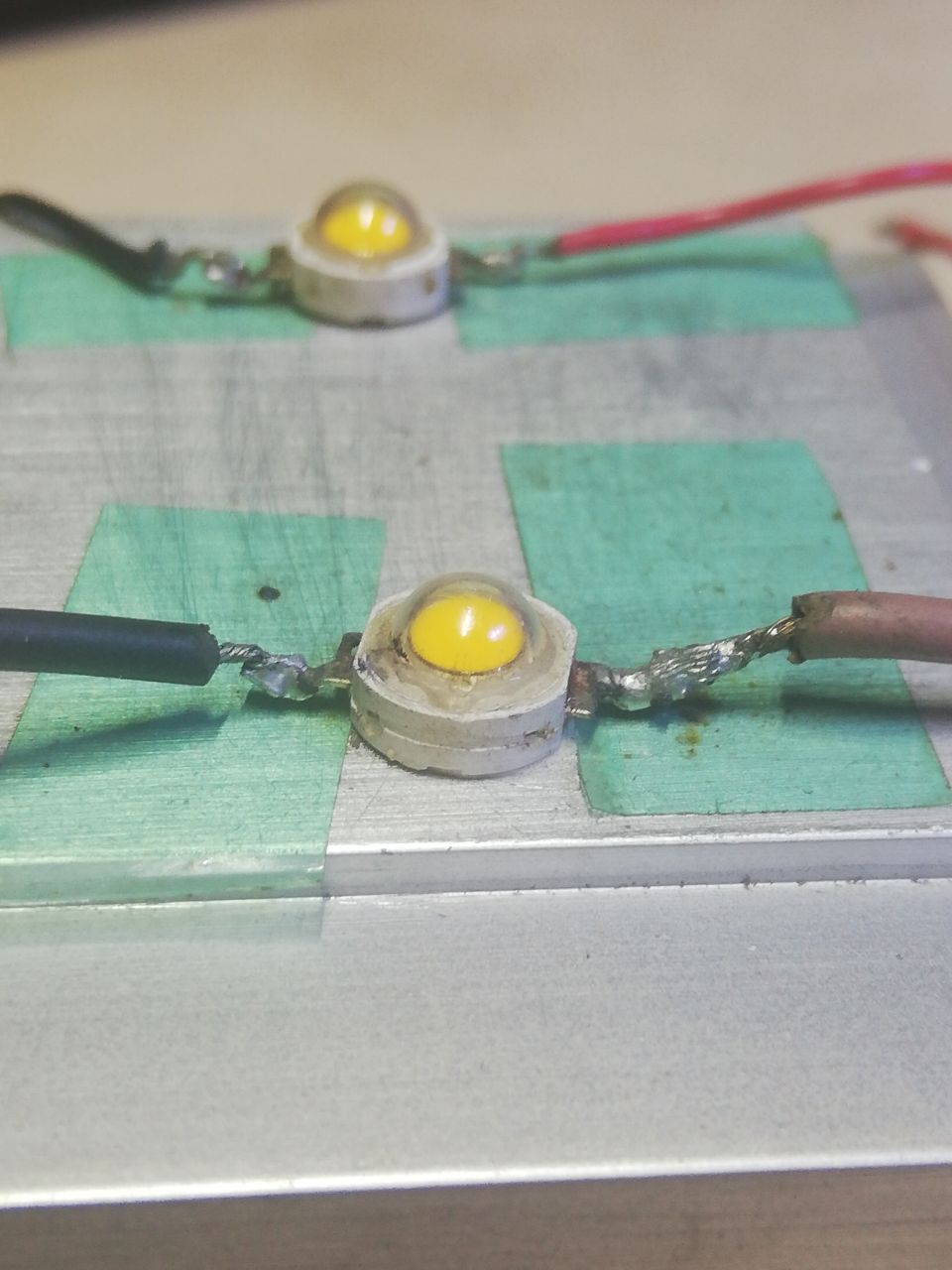

Нормальные линзы на испытательном стенде и отслоившаяся линза на радиаторе в фонаре.

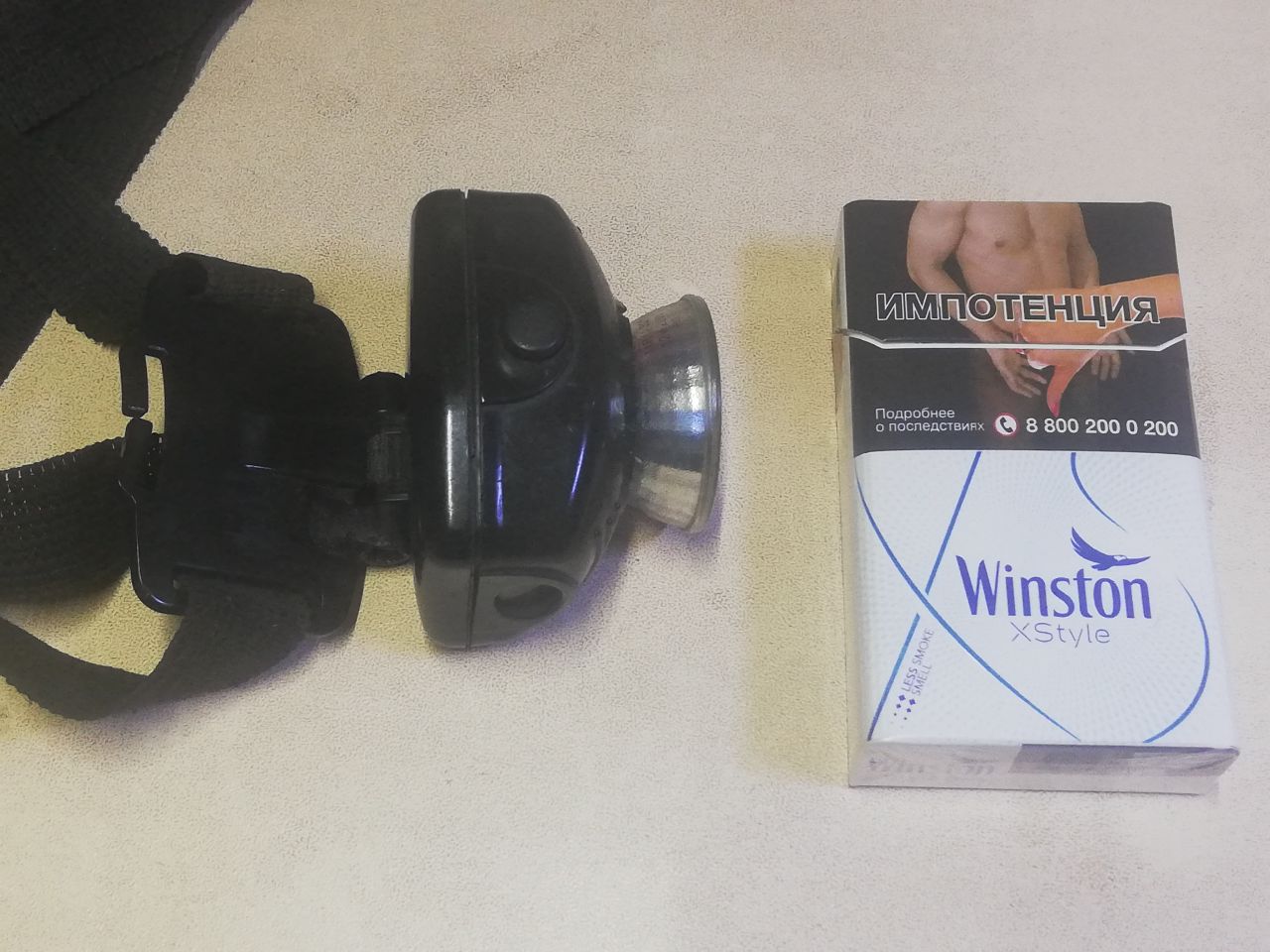

Общий вид конструкции.

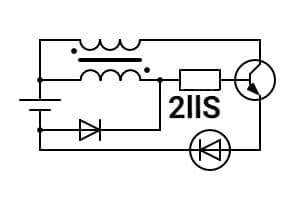

И схема.

Из переписки тех лет (примерно 2016-2017 год, опубликовано вконтакте 23 июл 2018):

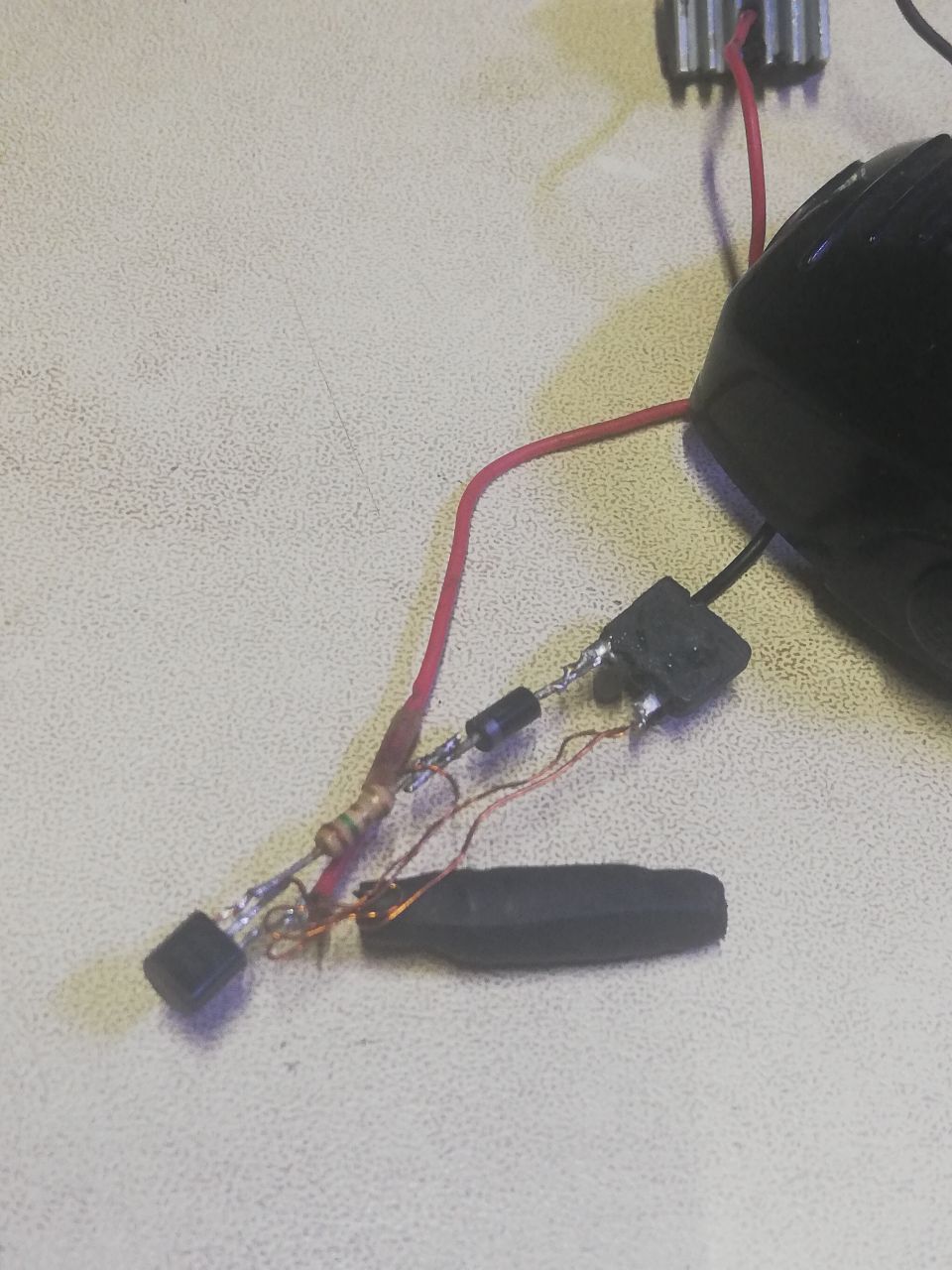

Драйвер с рекупирацией:
рекупирация не более 20%, свечение не менее 95%. аномальный ток транзистора.
резистор 2 ома (надо было 6, но и 2 норм), транзистор c945, диод ультрафаст (подходит любой), светодиод 1 Вт, катушка на феррите D=4мм, L=18 мм, 30х0.33 мм : 70х0.25 мм... литий.
...
перепроверил ещё раз... рекупирация работает, резистор подбирать в пределах 5ти Ом (от катушки зависит, не должен влиять на яркость), свечение через схему хуже свечения напрямую и нелинейно в зависимости от напряжения на батарее по причине падения потенциала на полупроводниках.
что странно: ток в схеме 300 мА через светодиод 1 Вт, что соответствует его номинальной мощности... однако максимальный ток транзистора 150 мА, а рассеиваемая мощность 0.4 Вт... пересмотрел кучу даташитов от разных производителей, нужно перепроверить. даже при заниженном напряжении питания светодиода ток не может превышать значения из даташита в 2 раза.

https://vk.com/wall30727182_13463

Нужно диод поставить на подходящий радиатор в текущей конструкции в общем.
Может сегодня найду на это время... не ясно.
